Баня 10×9,8 м одноэтажная — визуализация
БаняДеревянный каркасМеталлочерепица

Баня 10×9,8 м одноэтажная

Габариты10,0 × 9,8 м
Площадь застройки88,2 м²
Этажность1 этаж
Каркасдеревянный, 145×45 мм
Кровлядвускатная, металлочерепица
Фундаментвинтовые сваи Ø108 мм
Листов документации37
Год проекта2026

Одноэтажная каркасная баня 10×9,8 м — 88 м² без лестниц и мансард: всё на одном уровне. Тот же участок, что и у версии с мансардой, но компактнее и дешевле в строительстве. Деревянный каркас на винтовых сваях, металлочерепица, полный комплект чертежей на 37 листов.

  • Компактная одноэтажная планировка — всё на одном уровне
  • Планы по этажам: маркировка, размеры, мебель, розетки, свет
  • 8 визуализаций внешнего вида
  • 3 разреза, 3д-разрез и 2 аксонометрии
  • Пироги пола и стен с составом слоёв
  • Вторая версия проекта бани для этого же участка

Визуализации и чертежи

Кликните по листу, чтобы открыть его в PDF

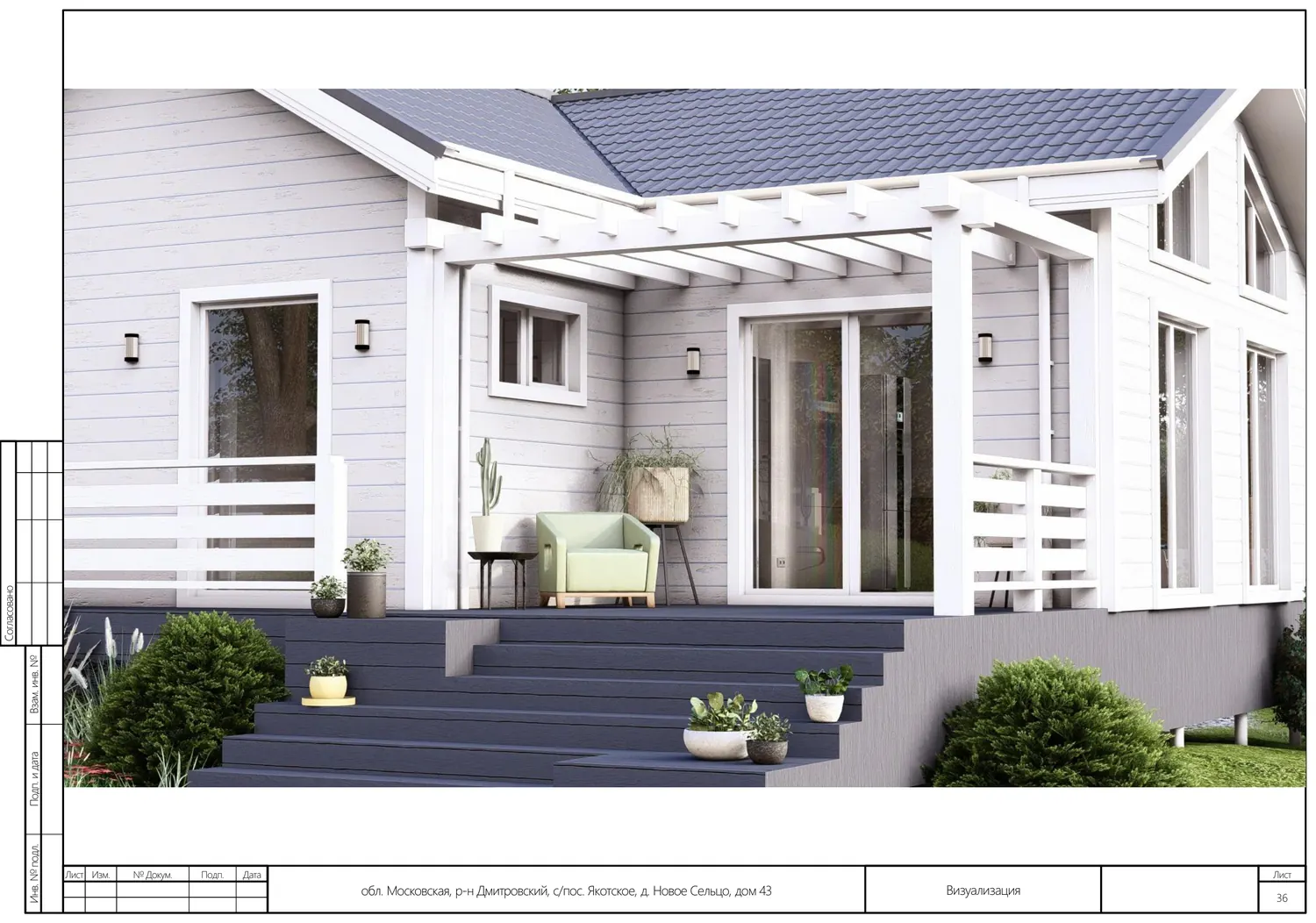

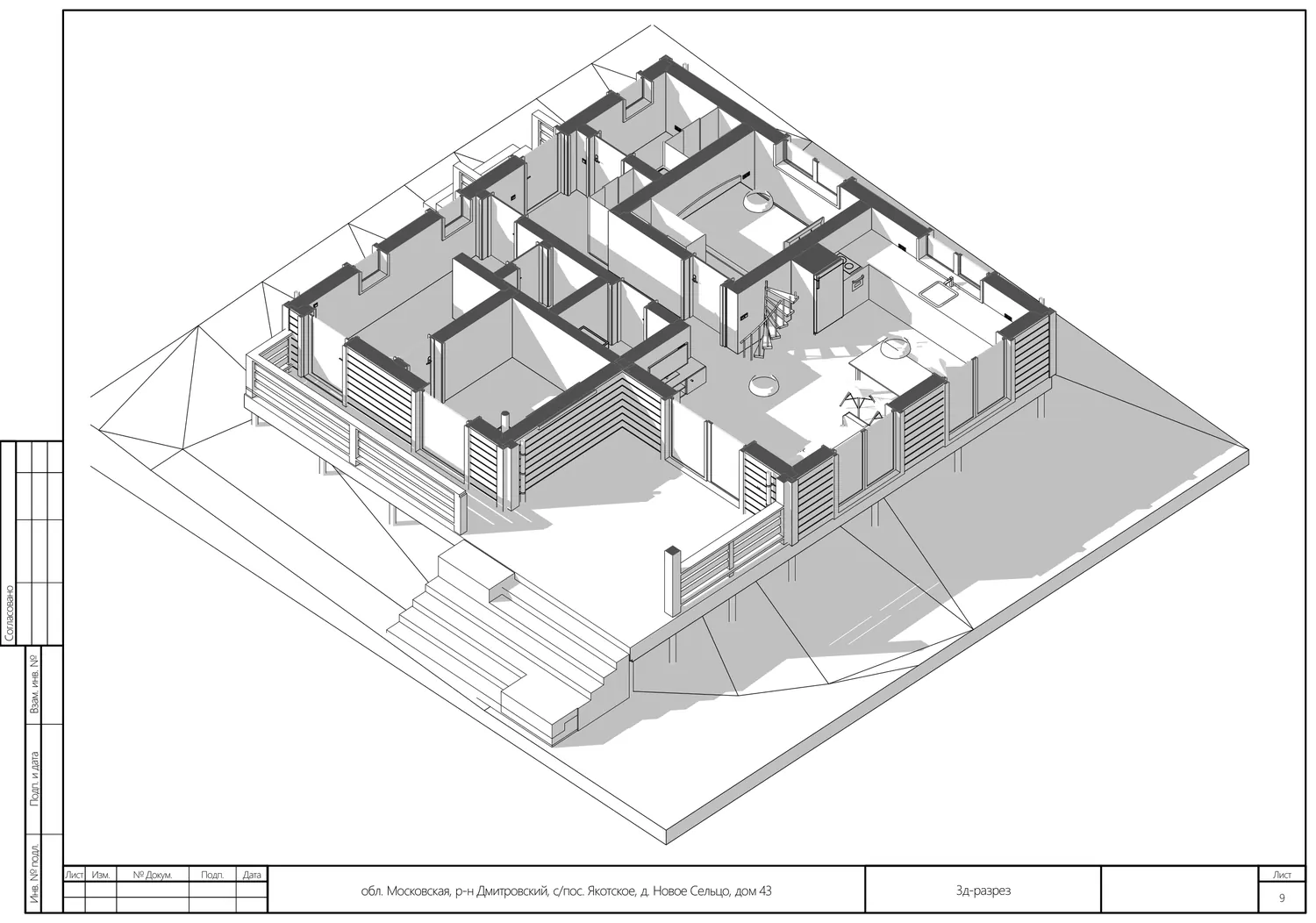

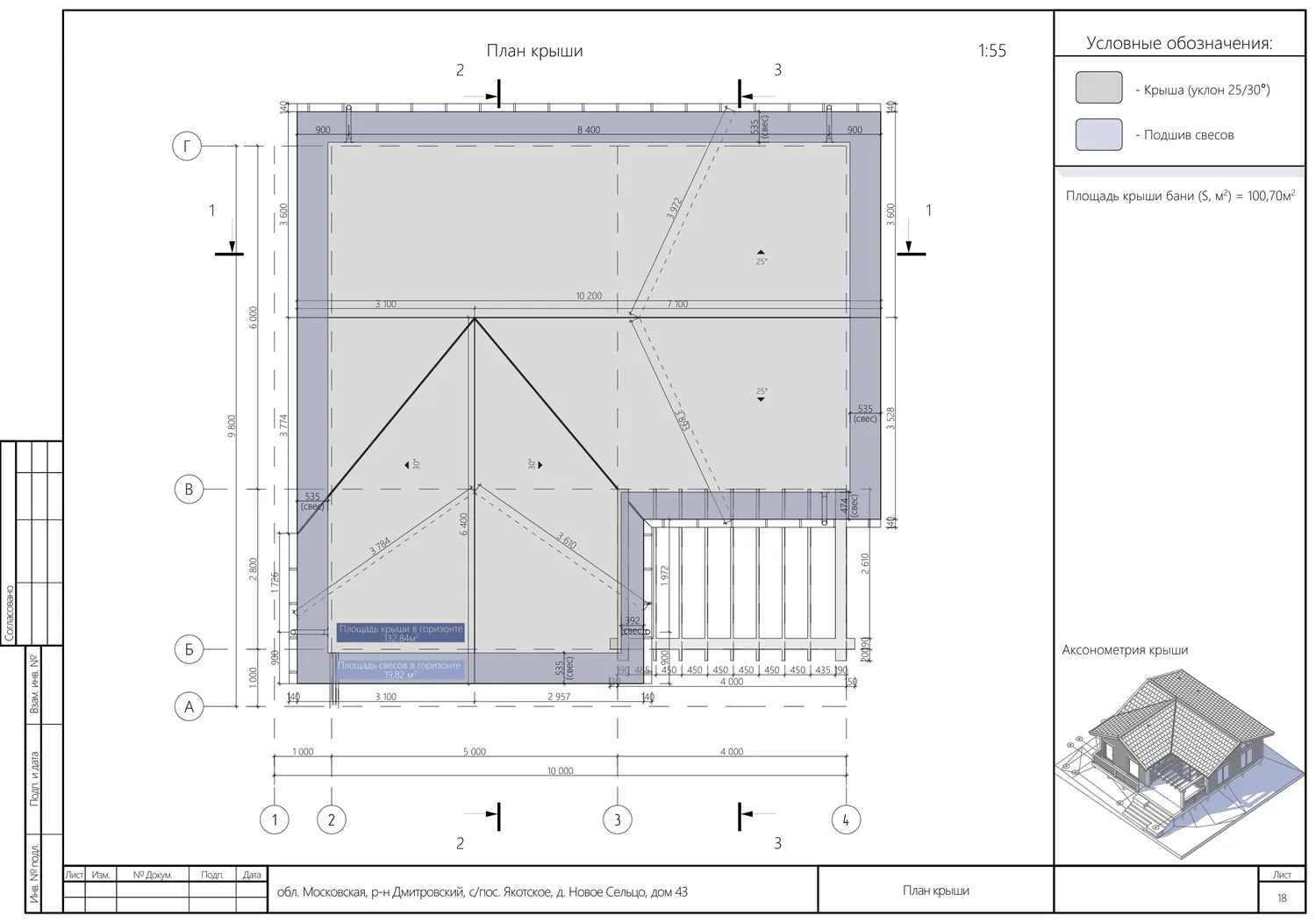

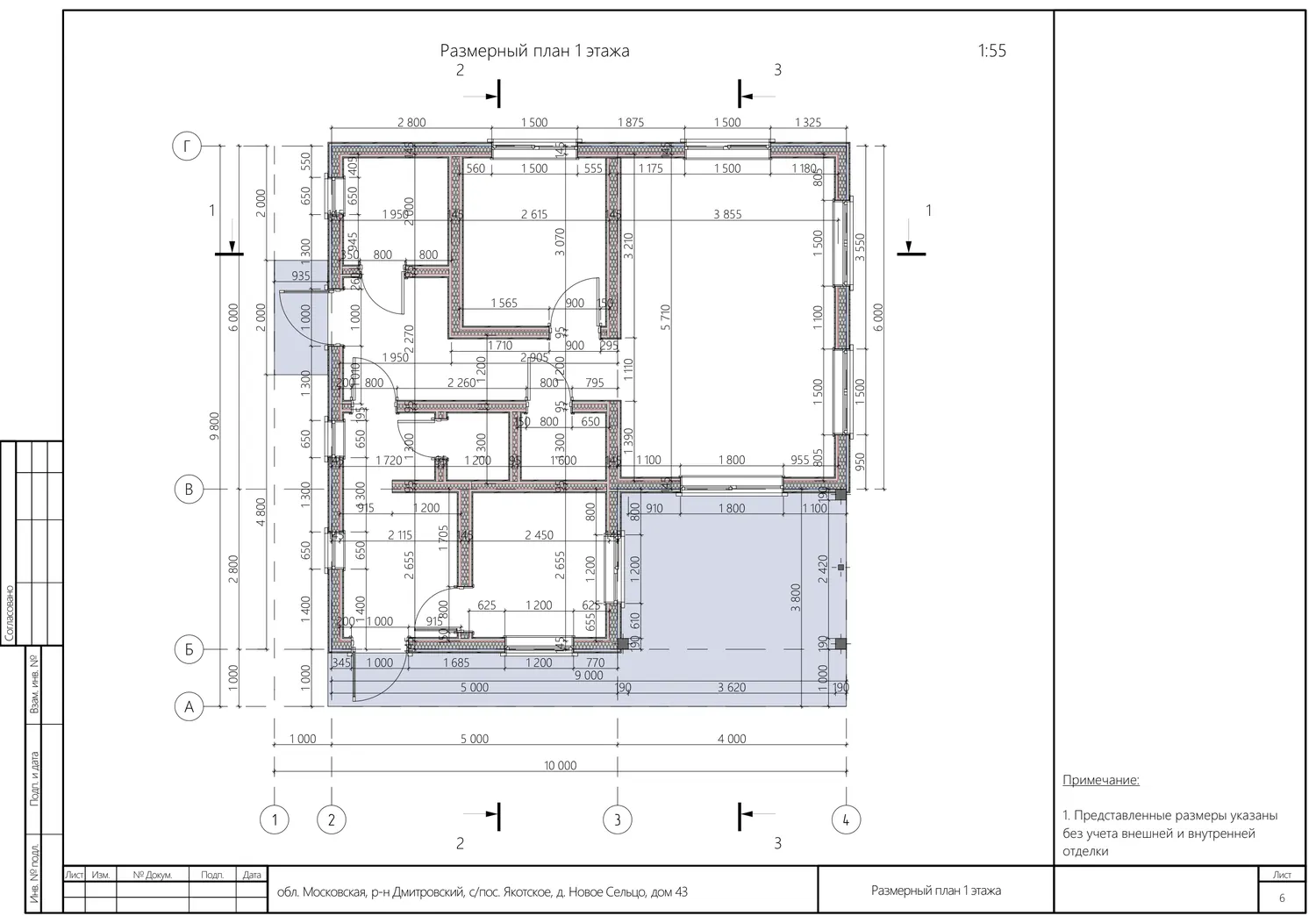

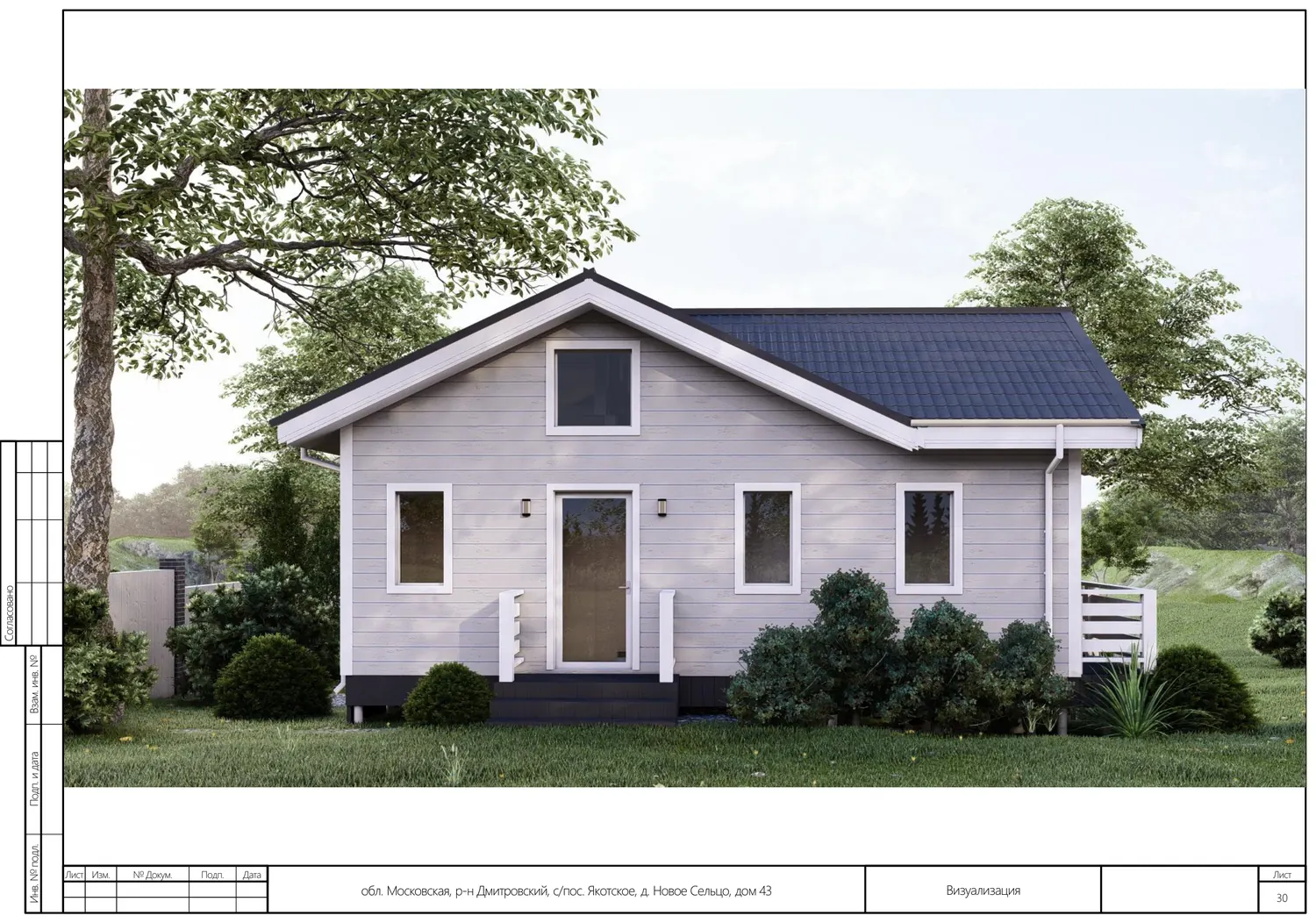

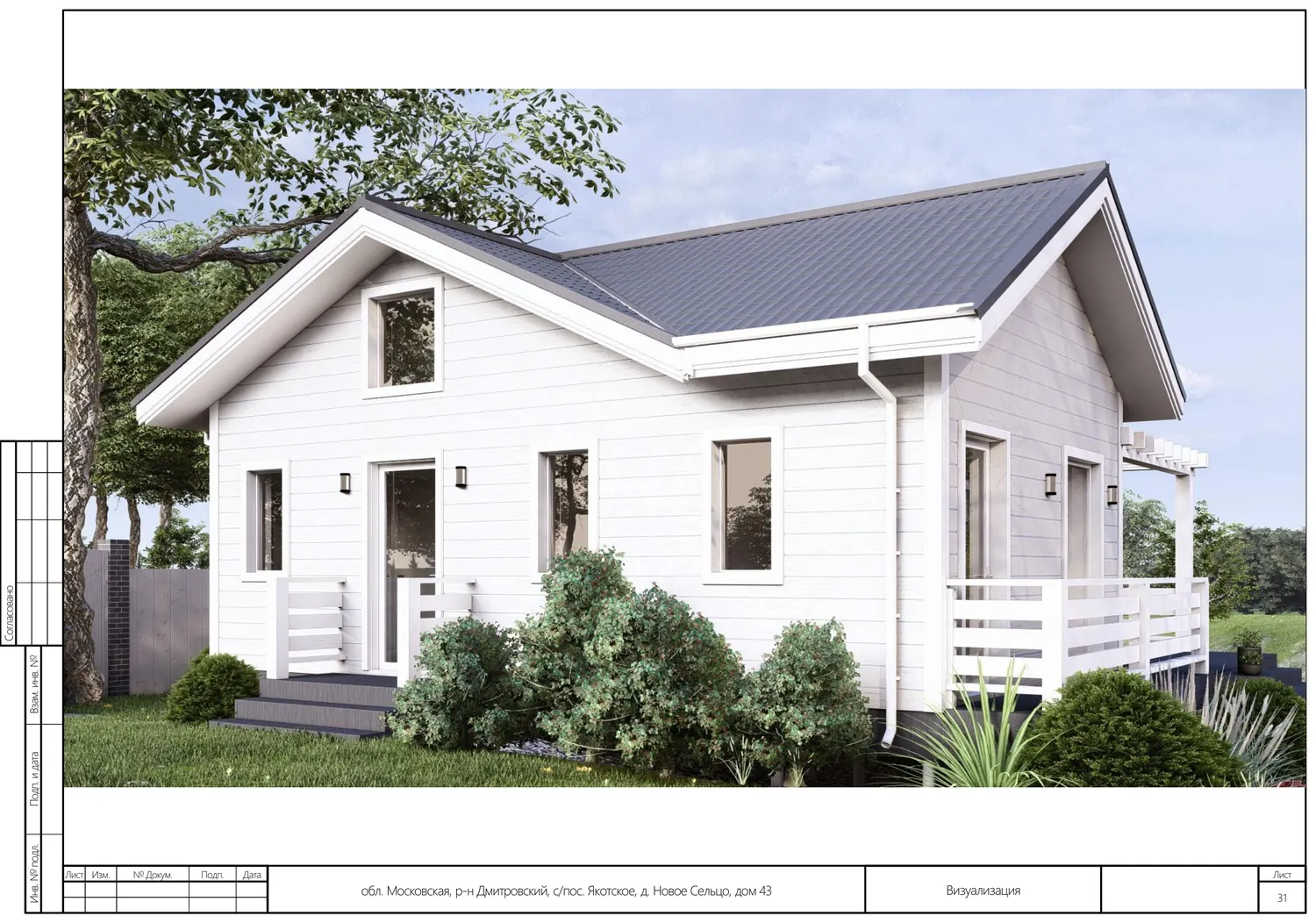

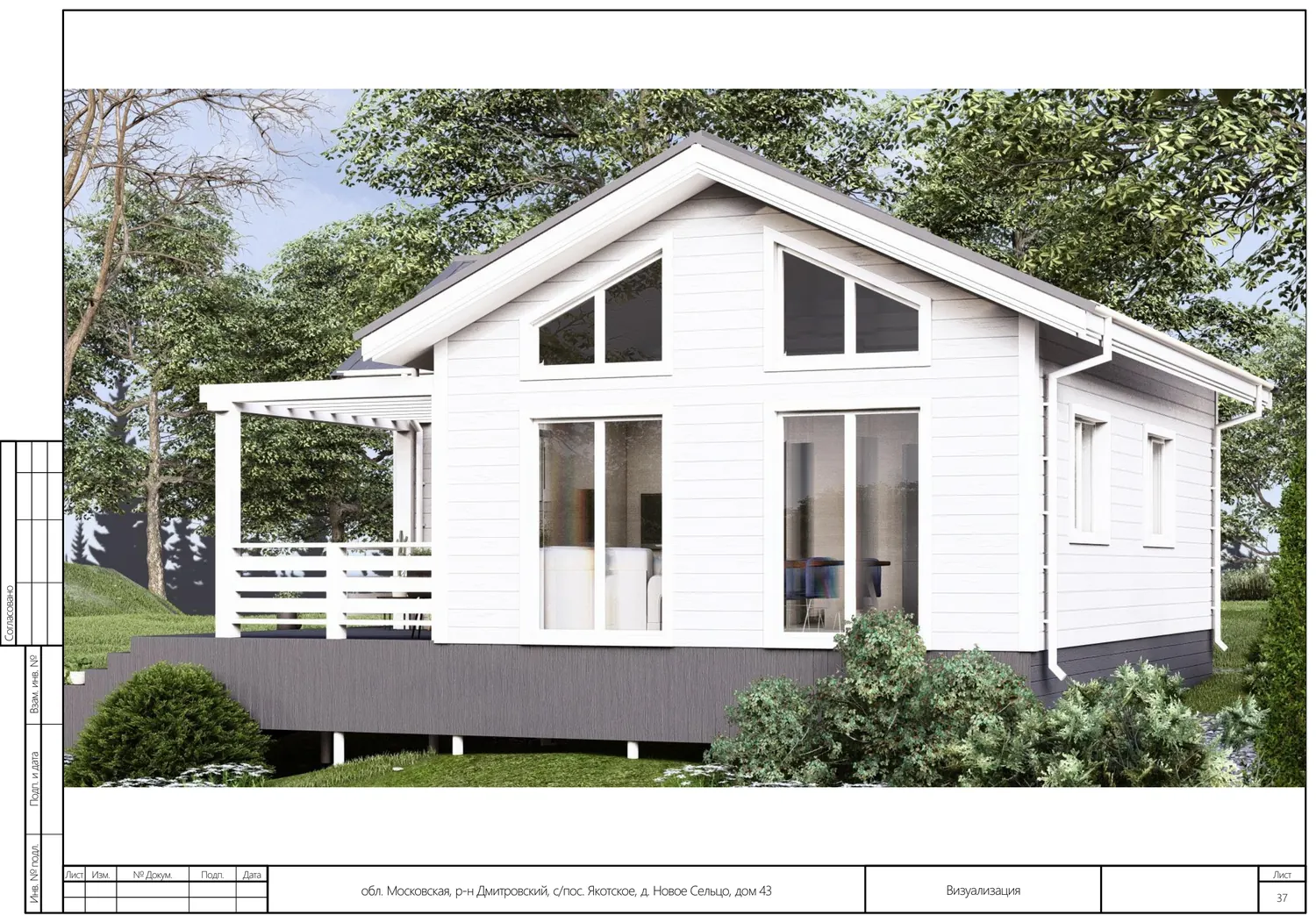

Баня 10×9,8 одноэтажная — Визуализация Визуализация · стр. 30 Баня 10×9,8 одноэтажная — Визуализация Визуализация · стр. 31 Баня 10×9,8 одноэтажная — Визуализация Визуализация · стр. 36 Баня 10×9,8 одноэтажная — Визуализация Визуализация · стр. 37 Баня 10×9,8 одноэтажная — Размерный план 1 этажа Размерный план 1 этажа · стр. 6 Баня 10×9,8 одноэтажная — План крыши План крыши · стр. 18 Баня 10×9,8 одноэтажная — 3д-разрез 3д-разрез · стр. 9
Полный комплект документации один PDF со всеми 37 листами
Скачать PDF · 11 МБ
