Баня 10,5×12 м с мансардой — визуализация
БаняДеревянный каркасМансардаМеталлочерепица

Баня 10,5×12 м с мансардой

Габариты10,5 × 12,0 м
Площадь застройки126 м²
Этажность1,5 этажа
Каркасдеревянный, 145×45 мм
Кровлядвускатная, металлочерепица
Фундаментвинтовые сваи Ø108 мм
Листов документации37
Год проекта2026

Просторная каркасная баня на полтора этажа: 126 м² застройки, внизу парная и зона отдыха, наверху — мансарда. Деревянный каркас 145×45 мм на винтовых сваях, двускатная кровля из металлочерепицы. Рабочий проект на 37 листов с планами по обоим этажам и восемью визуализациями.

  • Полтора этажа: парная и отдых внизу, мансарда сверху
  • Планы каждого этажа: маркировка, размеры, мебель, розетки, свет
  • 8 визуализаций внешнего вида
  • 3 разреза и 3д-разрез
  • Пироги пола и стен с составом слоёв
  • Расчёт под снег III района и морозы до −29 °С

Визуализации и чертежи

Кликните по листу, чтобы открыть его в PDF

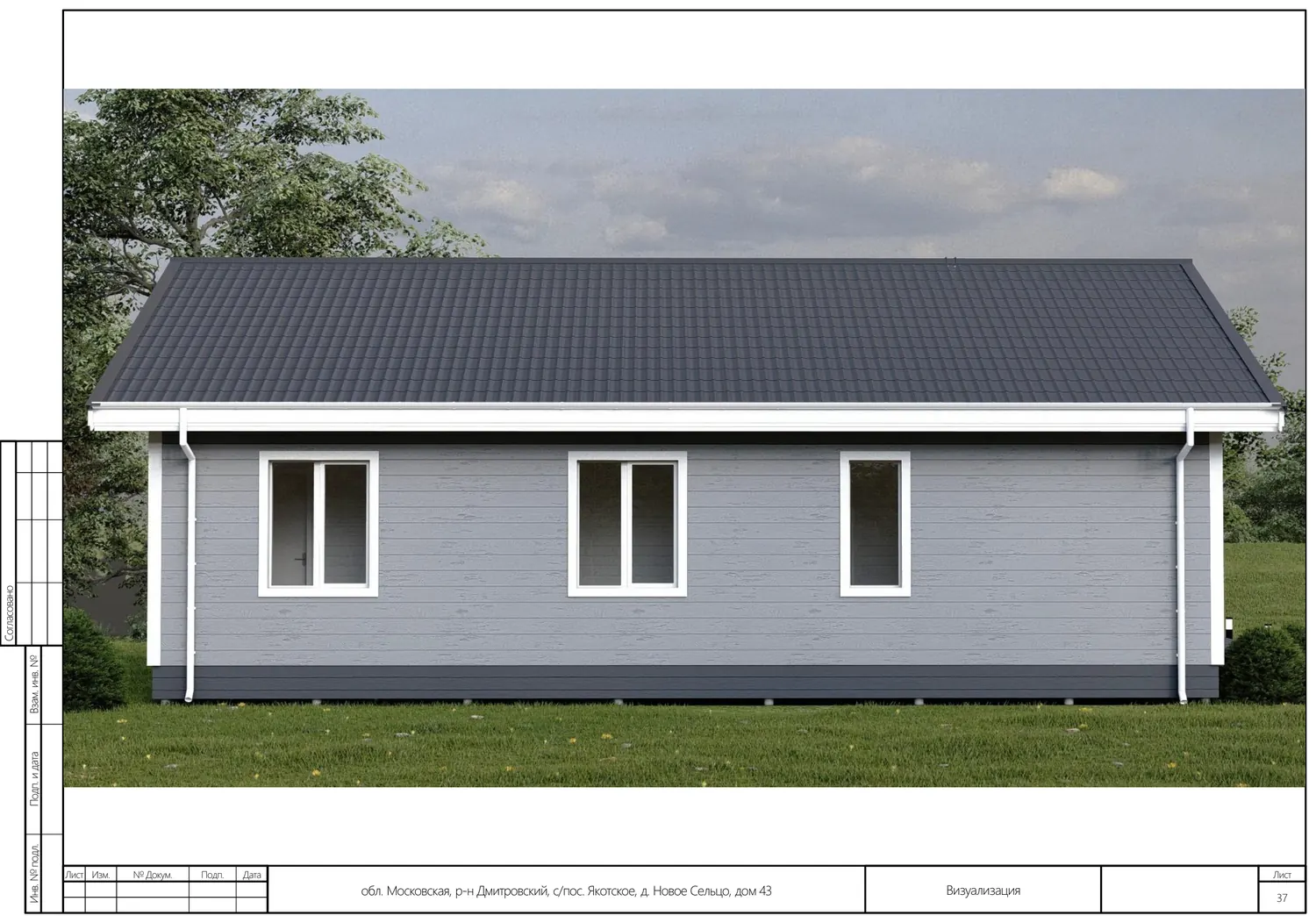

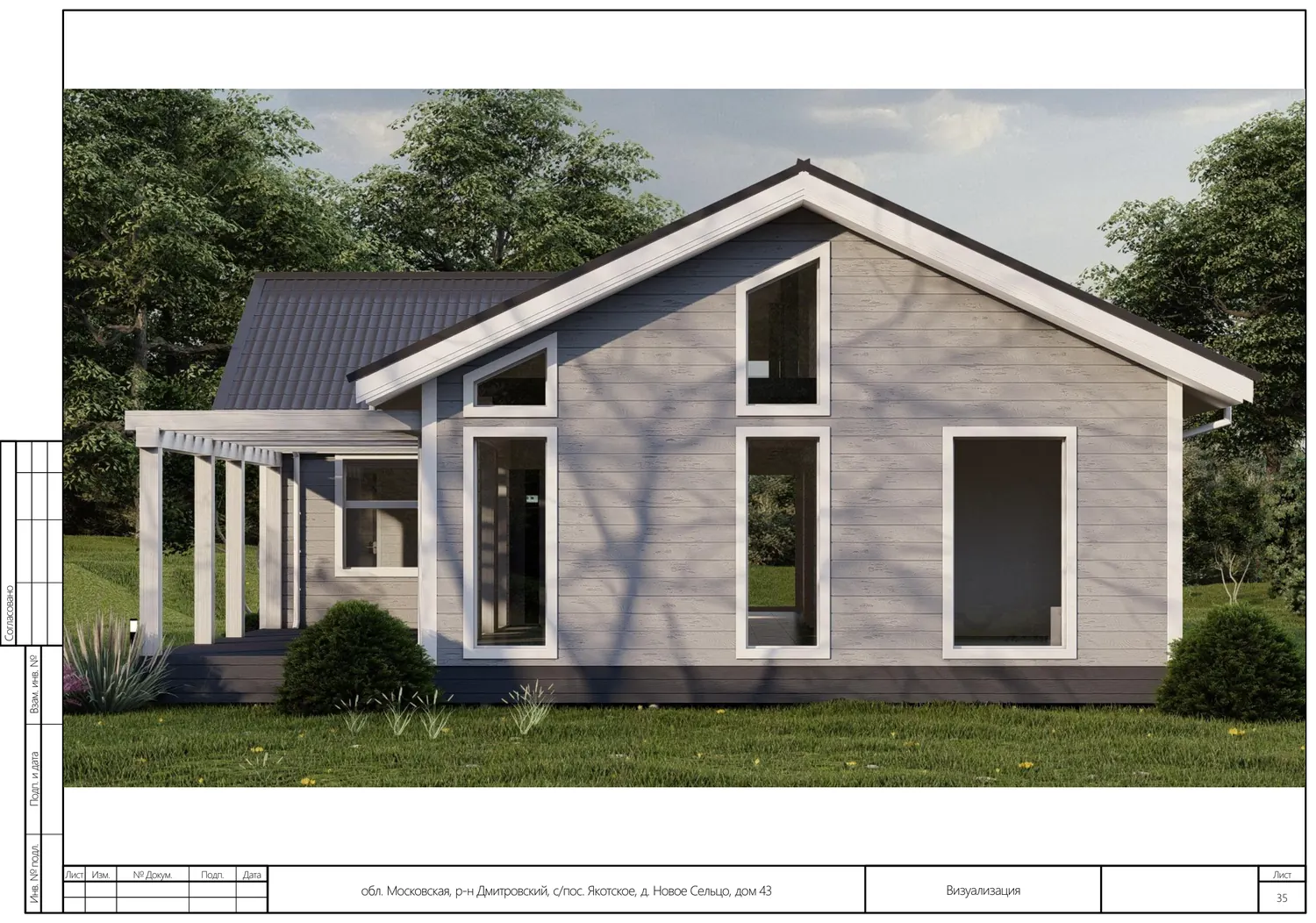

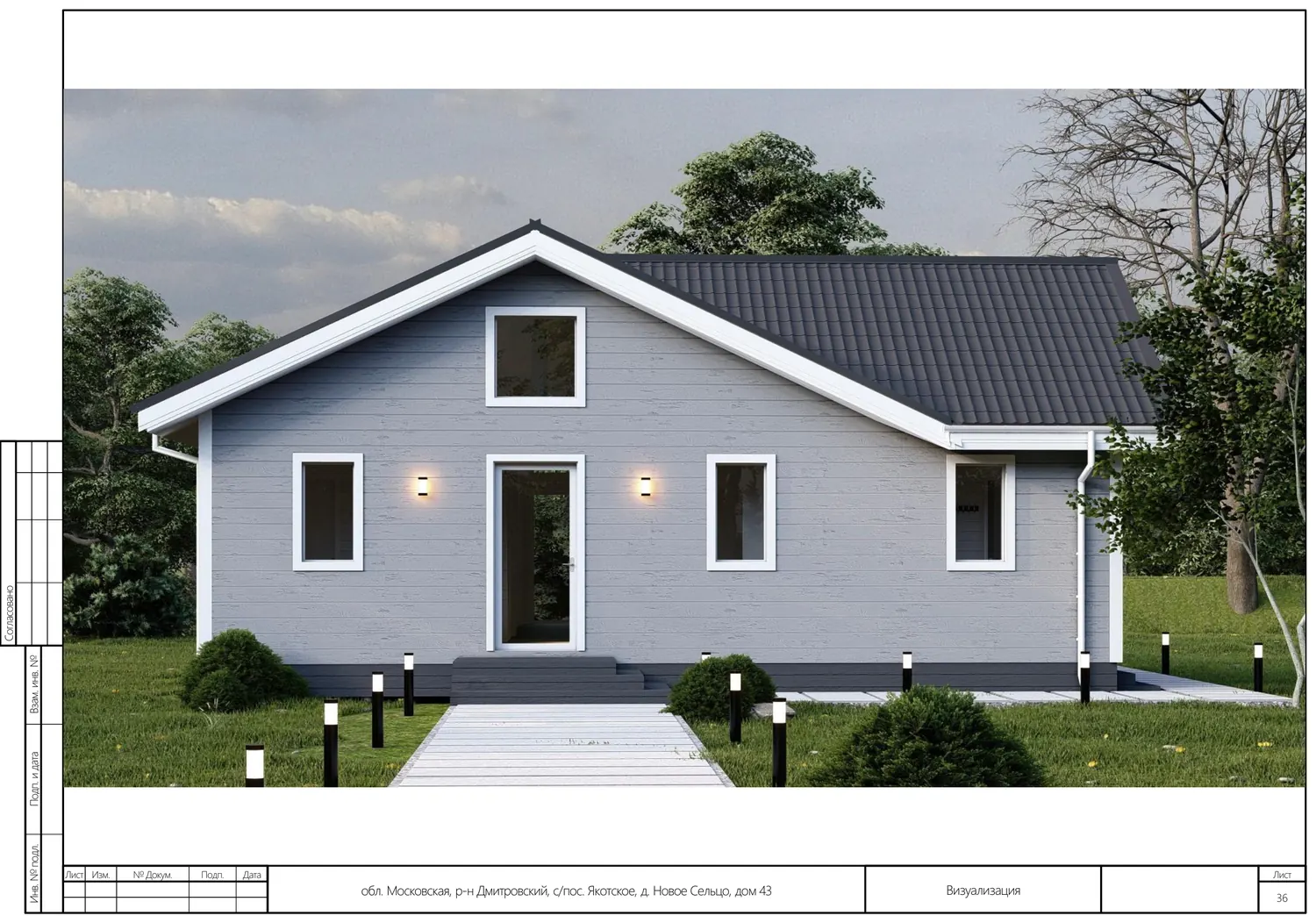

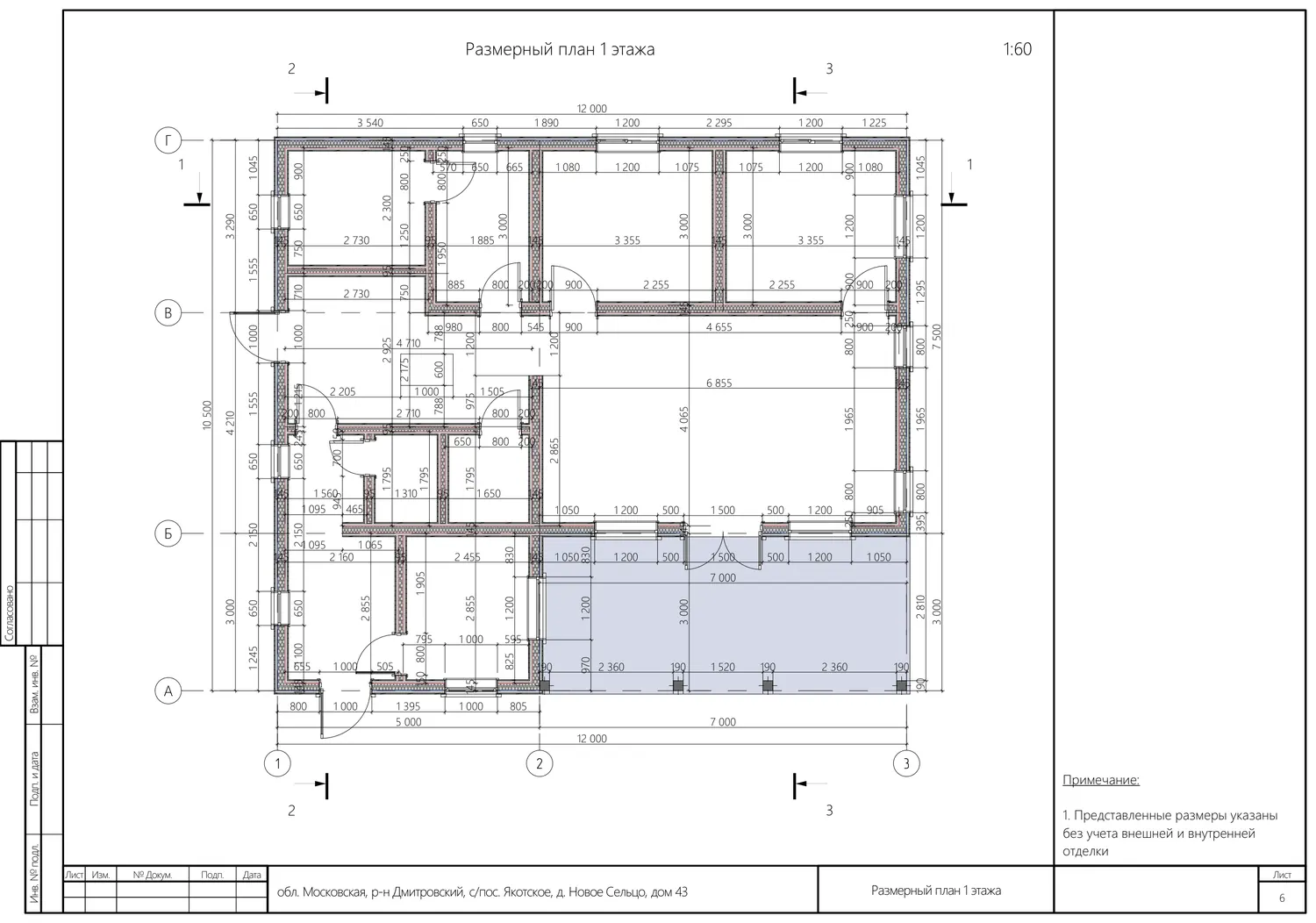

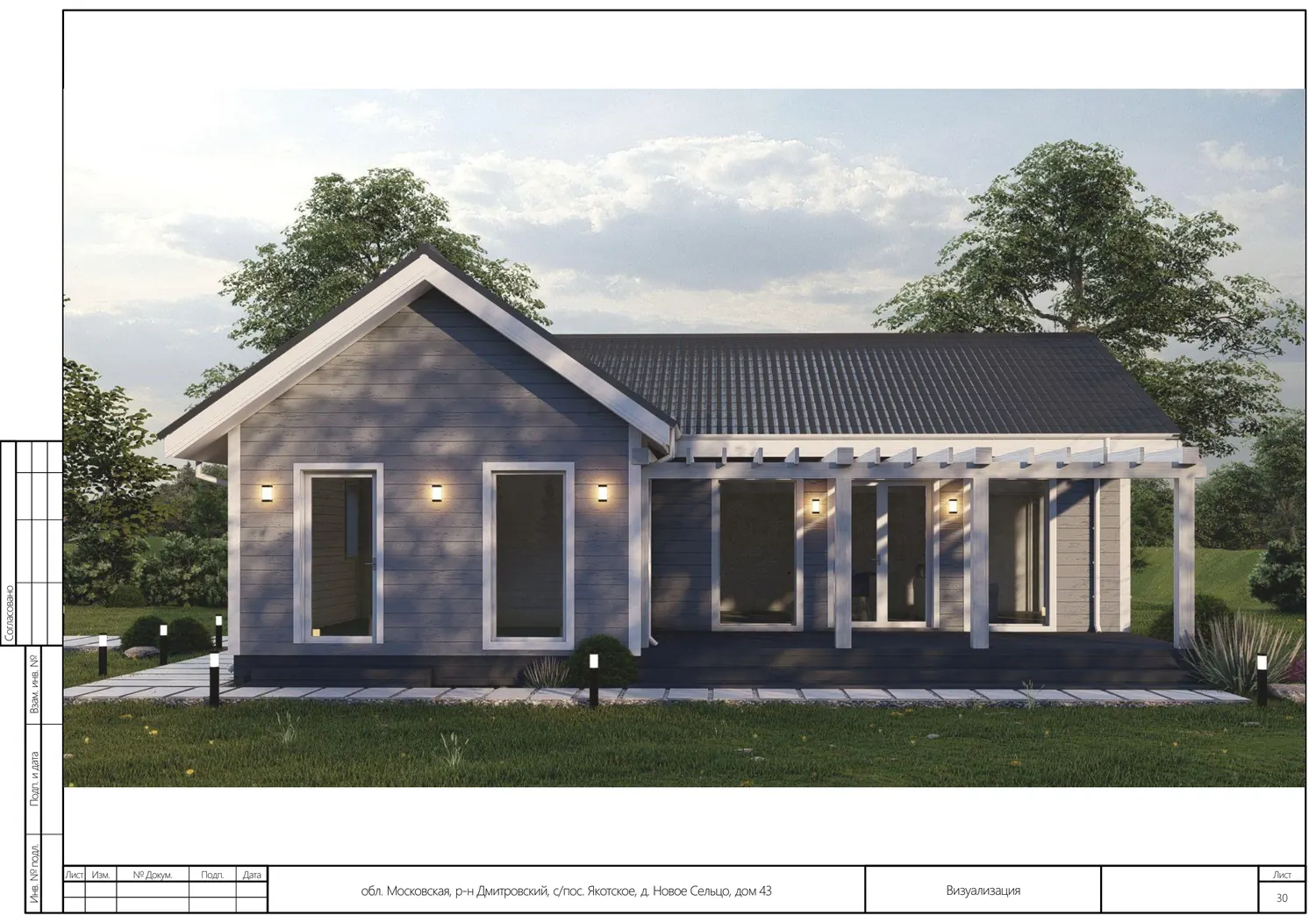

Баня 10,5×12 с мансардой — Визуализация Визуализация · стр. 37 Баня 10,5×12 с мансардой — Визуализация Визуализация · стр. 36 Баня 10,5×12 с мансардой — Визуализация Визуализация · стр. 35 Баня 10,5×12 с мансардой — Визуализация Визуализация · стр. 30 Баня 10,5×12 с мансардой — Размерный план 1 этажа Размерный план 1 этажа · стр. 6 Баня 10,5×12 с мансардой — План крыши План крыши · стр. 18 Баня 10,5×12 с мансардой — 3д-разрез 3д-разрез · стр. 9
Полный комплект документации один PDF со всеми 37 листами
Скачать PDF · 11 МБ

Хотите такой проект на своём участке?

Адаптируем под ваши размеры и задачи, рассчитаем смету и построим по этому проекту под ключ.

Получить расчет по проекту
